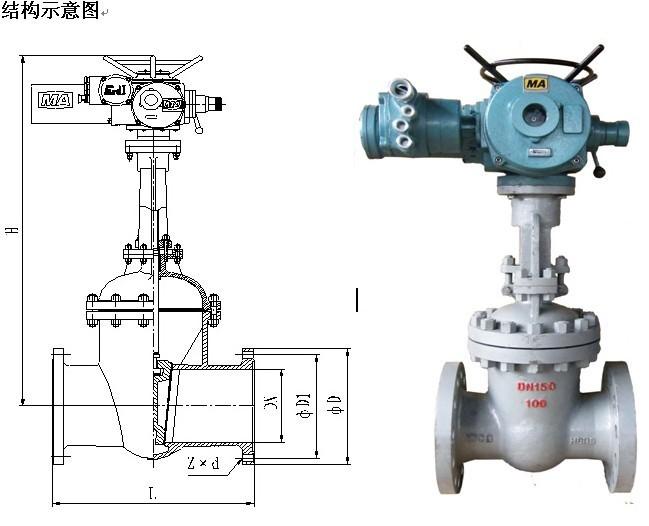

电动闸阀结构尺寸示意图

2015-4-10 11:10:45      点击:

电动不锈钢闸阀

电动不锈钢闸阀设计新颖

【Z941H电动闸阀-产品说明】

1、流体阻力小,密封面受介质的忡刷和侵蚀小
2、开闭较省力
3、介质流向不受限制,不扰流、不降低压力
4、形体简单,结构长度短,制造工艺性好,适用范围广http://www.valvezd.com/Product/731590248.html

【Z941H电动闸阀-执行标准】

计与制造

结构长度

法兰尺寸

压力-温度

试验-检验

GB122234

GB12221

GB9113 JB79

GB9131

GB/T13927 JB/T9092

【Z941H电动闸阀-压力试验】

公称压力

1.6

2.5

4.0

6.4

10.0

16.0

强度试验

2.4

3.8

6.0

9.6

15.0

24.0

水密封试验

1.8

2.8

4.4

7.0

11.0

18.0

上密封试验

1.8

2.8

4.4

7.0

11.0

18.0

气密封试验

0.4-0.7

【Z941H电动闸阀-零件材料】

阀体、盖、板

阀杆

密封面

垫片

填料

工作温度

适用介质


WCB

2Cr13

13Cr

STL

木体材料

尼龙

增强柔性石墨

13Cr/柔性石墨

08软钢

0Cr17Ni12Mo2Ti

XD550F(T)

PTFE

柔性石墨

增强柔性石墨

SFB/260

SFP/260

PTFE

≤425

水 蒸汽 油品


WC1

38CrMoAl

25Cr2MoV

≤450


WC6

≤540


WC9

≤570


C5 C12

≤540


ZGCr5Mo

≤200

硝酸类


ZG1Cr18Ni9Ti

1Cr18Ni9Ti


≤200

醋酸类


ZG1Cr18Ni12Mo2Ti

1Cr18Ni12Mo2Ti


【Z941H电动闸阀-主要外形尺寸】http://www.valvezd.com/Product/731590248.html

1.6MPa

DN

L

D

D1

D2

b

n-φd

电装型号

L1

H

D0

重量

凸面法兰
RF

Z940H
Z940Y
Z940W
Z940F


Z941H
Z941Y
Z941W
Z941F


16C
16P
16R
16I

40

200

145

110

85

16

4-18

DZW10

590

595

365

87.5

50

250

160

125

100

16

4-18

DZW10

590

653

365

90

65

265

180

145

120

18

4-18

DZW10

590

665

365

96

80

280

195

160

135

20

8-18

DZW15

590

725

365

108

100

300

215

180

155

20

8-18

DZW20

590

787

365

126

125

325

245

210

185

22

8-18

DZW20

590

934

365

173

150

350

280

240

210

24

8-23

DZW20

590

955

365

199

200

400

335

295

265

26

12-23

DZW30

590

1105

365

254

250

450

405

335

320

30

12-25

DZW30

810

1343

470

310

300

500

460

410

375

30

12-25

DZW45

810

1516

470

391

350

550

520

470

435

34

16-25

DZW90

810

1678

470

729

400

600

580

525

485

36

16-30

DZW120

830

1937

550

992

450

650

640

585

545

40

20-30

DZW120

830

1937

550

1168

500

700

705

650

608

44

20-34

DZW180

830

2234

550

1222

600

800

840

770

718

48

20-41

DZW250

870

2432

320

1376

700

900

910

840

788

50

24-41

DZW250

870

2489

320

1401

800

100

1323

950

898

52

24-41

DZW350

1170

2643

570

-

900

1100

1120

1350

998

54

28-41

DZW500

1170

2935

570

-

1000

1200

1255

1170

1100

56

28-48

DZW500

1170

3410

570

-


2.5MPa

DN

L

D

D1

b

n-φd

电装型号

L1

H

D0

重量

凸面法兰
RF

Z940H
Z940Y
Z940W
Z940F


Z941H
Z941Y
Z941W
Z941F


25
25P
25R
25I

40

200

145

110

18

4-18

DZW10

590

595

365

91

50

250

160

125

20

4-18

DZW10

590

653

365

95

65

265

180

145

22

8-18

DZW10

590

665

365

99

80

280

195

160

22

8-18

DZW15

590

725

365

113

100

300

230

190

24

8-23

DZW20

590

787

365

132

125

325

270

220

28

8-25

DZW20

590

902

365

181

150

350

300

250

30

8-25

DZW30

590

955

365

206

200

400

360

310

34

12-25

DZW30

810

1105

470

257

250

450

425

370

36

12-30

DZW30

810

1343

470

317

300

500

485

430

40

16-30

DZW60

810

1516

470

412

350

550

550

490

44

16-34

DZW90

830

1678

550

750

400

600

610

550

48

16-34

DZW120

830

1849

550

1042

450

650

660

600

50

20-34

DZW120

830

1937

550

1274

500

700

730

660

52

20-41

DZW180

870

2234

320

1420

600

800

840

770

56

20-41

DZW250

870

2432

320

1522

700

900

955

875

60

24-48

DZW500

870

2489

320

1617

800

1000

1070

990

64

24-49

DZW500

1170

2643

570

-

900

1100

1180

1090

66

28-54

DZW800

1170

2935

570

-

1000

1200

1305

1210

68

28-58

DZW800

1170

3410

570

-

4.0MPa

40

200

145

110

18

4-18

DZW10

590

630

365

92

凹凸法兰
MFM

Z940H
Z940Y
Z940W

Z941H
Z941Y
Z941W

40
40P
40R
40I

50

250

160

125

20

4-18

DZW10

590

691

365

95

65

280

180

145

22

8-18

DZW10

590

711

365

102

80

310

195

160

22

8-18

DZW15

590

775

365

115

100

350

230

190

24

8-23

DZW20

590

871

365

163

125

400

270

220

28

8-25

DZW20

590

948

365

190

150

450

300

250

30

8-25

DZW30

810

1028

470

219

200

550

375

320

38

12-30

DZW30

810

1325

470

373

250

650

445

385

42

12-34

DZW45

810

1400

470

480

300

750

510

450

46

16-34

DZW60

830

1653

550

686

350

850

570

510

52

16-34

DZW90

830

1791

550

821

400

950

655

585

58

16-41

DZW120

870

2092

320

1514

500

1150

755

670

62

20-48

DZW250

870

2465

320

2150

600

1350

890

795

62

20-54

DZW350

1170

-

570

-

700

1450

995

900

68

24-54

DZW500

1170

-

570

-

800

1650

1135

1030

76

24-58

DZW800

1060

-

500

-

6.4MPa

40

240

165

125

24

4-23

DZW10

590

665

365

93

凹凸法兰
MFM

Z940H
Z940Y
Z940W

Z941H
Z941Y
Z941W

64
64P
64R
64I

50

250

175

135

26

4-23

DZW10

590

790

365

102

65

280

200

160

28

8-23

DZW10

590

840

365

106

80

310

210

170

30

8-23

DZW20

590

890

365

123

100

350

250

200

32

8-25

DZW20

590

1020

365

154

125

400

295

240

36

8-30

DZW30

590

1100

365

205

150

450

340

280

38

8-34

DZW30

810

1290

470

317

200

550

405

345

44

12-34

DZW60

810

1470

470

437

250

650

470

400

48

12-41

DZW90

830

1500

550

606

300

750

530

460

54

16-41

DZW90

830

1820

550

732

350

850

595

525

60

16-41

DZW120

870

2216

320

1110

400

950

670

585

66

16-48

DZW180

870

2838

320

1540

500

1150

800

705

70

20-54

DZW250

1170

3320

570

2011

600

1350

930

820

76

20-58

DZW500

1170

3684

570

-


10.0MPa

DN

L

D

D1

D2

D6

b

n-φd

电装型号

L1

H

D0

重量


凹凸法兰
MFM
Z940H
Z940Y
Z940W

Z941H
Z941Y
Z941W

100P
100R

100I

40

240

165

125

95

76

26

4-23

DZW10

590

680

365

-

50

250

195

145

112

88

28

4-25

DZW15

590

810

365

105

65

280

220

170

138

110

32

8-25

DZW20

590

860

365

120

80

310

230

180

148

121

34

8-25

DZW20

590

892

365

151

100

350

265

210

172

150

38

8-30

DZW30

810

1013

470

202

125

400

310

250

210

176

42

8-34

DZW45

810

1184

470

-

150

450

350

290

250

204

46

12-34

DZW60

830

1250

550

310

200

550

430

360

312

260

54

12-41

DZW90

830

1450

550

429

250

650

500

430

382

313

60

12-41

DZW120

870

1650

320

599

300

750

585

500

442

364

70

16-48

DZW180

870

1800

320

-

350

850

655

560

498

422

76

16-54

DZW250

1170

2030

570

1100

400

950

715

620

558

474

80

16-54

DZW500

1170

2250

570

1519

16.0MPa

40

260

175

125

92

76

32

4-27

DZW15

590

905

365

-

环槽法兰
RTJ
Z940H
Z940Y
Z940W

Z941H
Z941Y
Z941W

160P

160R

160I

50

300

215

165

132

88

36

8-25

DZW20

590

905

365

124

65

340

245

190

152

110

44

8-30

DZW20

590

968

365

158

80

390

260

205

168

121

46

8-30

DZW30

590

978

365

196

100

450

300

240

200

150

48

8-34

DZW60

810

1043

470

249

125

525

355

285

238

176

60

8-41

DZW90

810

1248

470

413

150

600

390

318

270

204

66

12-41

DZW120

830

1394

550

528

200

750

480

400

345

260

78

12-48

DZW120

830

1621

550

819

250

838

580

485

425

313

88

12-54

DZW180

870

1935

320

-

300

965

665

570

510

364

100

16-54

DZW250

870

2411

320
