止回阀
Y型螺纹止回阀
产品简介
News Center
新闻中心产品型号：HY11X
产品口径：DN15-DN100
产品压力：1.6MPa-4.0MPa
产品材质：碳钢、不锈钢
适用介质：水、气、油
适用温度：-20℃-200℃
连接方式：螺纹连接
1、阀瓣做升降运动，连通管使上腔与阀门出口连通，阀瓣升起与回落时，减少冲击和振动，并使阀瓣达到全行程。
2、阀体为Y型，阻力小，导向套为不锈钢材料，阀盖运作灵活。
3、采用压力自紧式密封，密封可靠。
4、阀瓣与阀座密封面均采用钴基质合金堆焊而成，硬度高，抗腐蚀，抗擦伤，经久耐用。

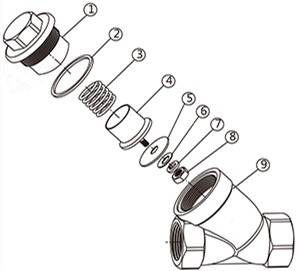

序号 | 名称 | 材料 |
1 | 阀盖 | CF8 |
2 | 体盖垫片 | PTFE |
3 | 弹簧 | SS304 |
4 | 止回桶 | CF8 |
5 | 密封圈 | PTFE |
6 | 垫片 | SS304 |
7 | 弹簧垫片 | SS304 |
8 | 螺母 | SS304 |
9 | 阀体 | CF8 |
设计标准 | ASME B16.34 |
壁厚标准 | ASME B16.34 |
螺纹标准 | ASME B1.20.1,BS21,DIN 2999/259,ISO 228/1,JIS B 0203,ISO 7/1 |
检测标准 | MSS SP-110,EN 1226 |

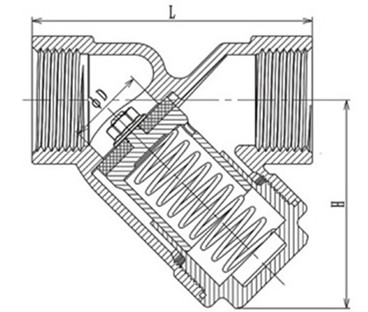

序号 | d | L | H |
1/2" | 17.5 | 67 | 44.7 |
3/4" | 23 | 75 | 52.1 |
1" | 29 | 90 | 65.7 |
1-1/4" | 38 | 110 | 70 |
1-1/2" | 43.5 | 120 | 79.5 |
2" | 55 | 140 | 95.5 |
2-/2" | 69 | 190 | 125 |
3 | 81.5 | 205 | 144.5 |
